5G基站引入大規模天線技術，AAU的體積、重量、散熱都受到挑戰。如何在三者之間找到平衡點，做好AAU設計，需要采用多種新技術、新工藝、新材料結合。在聊我們今日即將展開的AAU散熱設計之前，先看看AAU的結構。

5GAAU

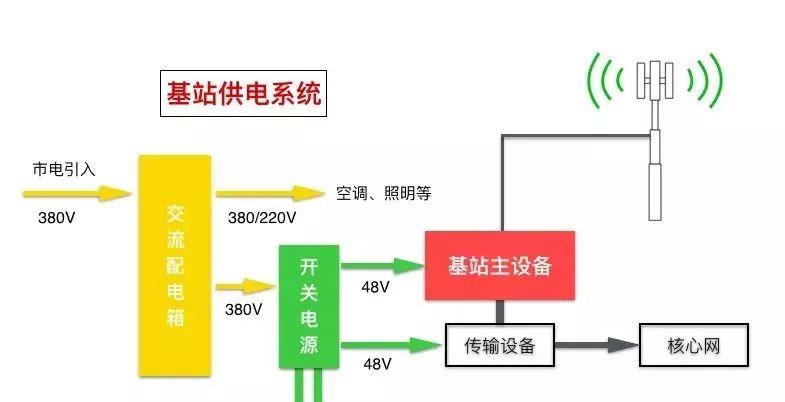

AAU作為基站的主設備，其可拆解為四個部分：

（1）保護罩，采取了玻璃纖維和新型材料形成的混合材料，重量要比原來輕40%，另外在信號穿透損耗降低了90%，氣透性更強，表面不容易老化，壽命更長，而傳統的塑料材料時間久了材質會變脆，容易損耗。

（2）天線底板和振子的組合結構，與4G相比變化較大，材質上高頻化，通道數量上也有增加。5GAAU天線底板主要是高頻PCB，為天線振子的載體，并負責傳輸信號。5GAAU天線振子與4G相比也有大幅升級，傳統的方案一個振子有多個零件，現在5G把幾個振子通過加工技術整合成一個零件，減少了焊點數量，故障率就下降了，振子是由塑料、金屬鍍膜、PCB構成。

（3）射頻+功放的組合結構，5G方案中，以技術較為領先的廠商為例，射頻部分和天線部分整合在AAU中，且射頻部分以一塊多層PCB為載體，其上布設了中頻芯片、濾波器、功放等。

功放芯片采用氮化鎵工藝、需要幾塊PCB作為載體，再與射頻PCB底板組合在一起，結合軟件算法可將功放效率提升10%（相對業界其他5GAAU方案的平均水平）。

AAU中頻芯片則采用自研的ASIC，性能上也有優化。

陶瓷介質濾波器方面，相比原來的金屬腔體濾波器單器件重量和體積減小約40%，數量更多，對應的功放數量也相應提升（一個濾波器對應一個功放）。

（4）散熱模組、光模塊、保護罩等組合結構：

由于5G結構及天線等的變化，AAU相對于4G方案的主要變化之一是散熱等模塊的升級。

接下來看看AAU的散熱方案都有哪些？

AAU傳統散熱方案

1、降低芯片與外殼的溫差，采用高導熱界面材料和熱橋接導熱塊或熱管；

2、降低外殼表面溫度，增加設備的外殼體積，加大表面積；

3、改善外殼溫度均勻性，采用鑄鋁加厚外殼。

在實際產品中，方案1的改善效果有限，當外殼被太陽光暴曬時，其表面溫度可高達60℃至90℃。而很多芯片的Tc要求在90℃以內，此時將無法滿足散熱要求；對于方案2和方案3，通常產品的外觀尺寸和產品重量有一定的限制，不能隨意的增大。因此5G散熱將是一個很大的挑戰，需要更有效的散熱設計。

AAU基站新的散熱方案

基站內部發熱模塊產生的熱量，會使密閉腔體內的溫度升高，當溫度一致后，再傳至外殼，通過空氣對流散熱。AAU散熱可以從新材料，新結構設計及新的散熱方案入手。

（1）新的散熱方案，液冷散熱。

液冷散熱模組：散熱片連接的導熱管下方有特殊的散熱液體，其沸點比較低，吸收熱量后會蒸發為氣體到頂部，散發熱量后重新液化，回流至原來的地方，從而提高散熱效率。

圖為帶副板液冷散熱模組

然而由于散熱模組與散熱片均適于剛性材料，兩者之間存在界面熱阻，因此內部必定會使用到TIM材料。如導熱凝膠、導熱硅脂、導熱墊片等。

光模塊方面，其本身有一個最佳的工作溫度范圍。AAU在室外工作溫度范圍變化比較大，比如東北氣候偏冷、南方氣候炎熱，為此光模塊周圍采用了新的材料，通過控制材料電流出入方向就可以實現光模塊溫度的調節，升溫可至30度，降溫可至10度，相當于“空調”。

（2）新材料。AAU除了內部使用TIM、散熱材料及方案外，半固態壓鑄件具有重量輕和散熱性能好的優勢，吹脹板具有熱傳導效率高、制冷速度快的優勢，結合半固態壓鑄件和吹脹板的散熱器件有望大幅提升5G基站散熱價值量。

圖為吹脹板

（3）新的結構設計。另外廠商在AAU散熱片結構上通過結構創新設計優化整機體積重量，引入新工藝，在整機結構上實現了輕量化。例如傳統設計的散熱齒，下部熱量上部擴散，造成散熱齒結構上部溫度高，降低散熱效率，成為散熱瓶頸。中興通訊獨特的V齒結構設計，改進散熱氣流，使冷空氣正面進兩側出，避免熱級聯，散熱提升20%，成為業界首創。

圖為V齒結構設計的散熱片

AAU散熱做不好，將導致設備功耗上升，這對運營商來說是一個嚴峻挑戰，也是我們推進5G建設的一個重要障礙。如果無法有效解決散熱問題，5G的落地推進和長遠發展將受到一定影響。
